Les condensateurs jouent un rôle important dans le fonctionnement des moteurs, en particulier dans les moteurs monophasés et pour le démarrage des moteurs triphasés en monophasé. Voici comment ils influencent le fonctionnement des moteurs :
- Moteurs Monophasés : Dans un moteur monophasé, un condensateur est essentiel pour créer un déphasage du courant, nécessaire au démarrage et au fonctionnement continu du moteur. La valeur de la capacité du condensateur est indiquée sur la plaque signalétique du moteur. Si le condensateur doit être remplacé, il est important de prendre un condensateur avec la même capacité que celle d’origine. En l’absence de plaque signalétique ou si la capacité indiquée sur le condensateur est effacée, des formules peuvent être utilisées pour déterminer la capacité nécessaire.
- La première formule pour déterminer la capacité d’un condensateur est : Capacité = (Puissance x 1,4) / 0,01662.
- La deuxième formule est : Capacité = Intensité / 0,071222.
- Une autre formule, plus précise, est utilisée lorsque la tension du réseau et l’intensité du courant traversant le condensateur sont connues : Capacité = (Courant x 3280) / Tension.
- Démarrage des Moteurs Triphasés en Monophasé :
- Les condensateurs peuvent être utilisés pour démarrer un moteur triphasé en monophasé. Cette méthode est une alternative à l’utilisation d’un variateur de vitesse, qui est plus coûteux. Cependant, il est important de noter que la puissance maximale pour un démarrage avec condensateur est de 1,6 kW.
- Deux types de condensateurs sont utilisés pour le démarrage d’un moteur triphasé en monophasé : un condensateur permanent et un condensateur de démarrage. Le condensateur permanent maintient le régime du moteur, tandis que le condensateur de démarrage fournit le couple nécessaire au lancement du moteur. Le condensateur de démarrage est généralement mis en circuit uniquement pendant le démarrage, puis est désactivé par un système à contact centrifuge.

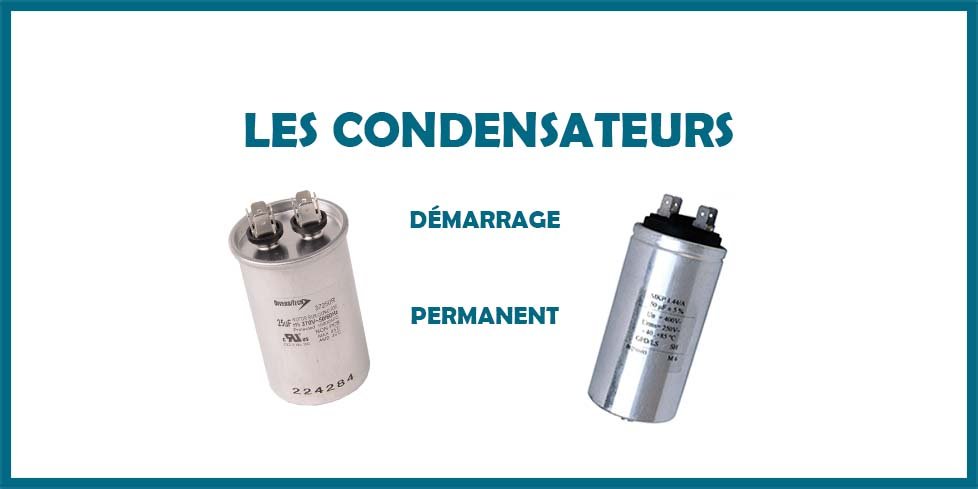

- Le condensateur de démarrage est souvent noir, tandis que le condensateur permanent est généralement blanc et plus volumineux. La capacité du condensateur de démarrage est généralement le double de celle du condensateur permanent.
- La capacité du condensateur nécessaire dépend de la puissance du moteur et de la tension du réseau. Un tableau ou un graphique peut être utilisé pour déterminer la capacité appropriée.
- Une formule spécifique pour une tension de 220V est : Capacité = (Puissance en kW x 1,4) / 0,01667.
En résumé, les condensateurs sont essentiels pour le démarrage et le fonctionnement des moteurs électriques, qu’ils soient monophasés ou triphasés convertis en monophasé. Ils permettent de créer le déphasage nécessaire au démarrage et au maintien du couple moteur.
